Ijin post di Chip mas bro, dari preview ane di Gamexeon Thanks to Asrock.

Well, apa sebenarnya Z68 board dari Intel adalah kombinasi antara board P67 dan H67. Sandy Bridge processor yang disetup pada board P67 memiliki kendala untuk mengaktifkan on-board-VGA dari Intel yang tertanam di processor. H67 adalah solusi satu-satunya untuk bermain dengan IGP Inte ini namun ada terkendala dengan limitasi overclock yang bahkan memory pun hanya mampu berlari divider 1333MHz. Nah, Z68 ini adalah solusi board dengan OC ability ala P67 berkombinasi dengan fitur IGP ala H67. Mixing mode on, begitu kira-kira bray.

FITUR Z68

• ASRock DuraCaps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Digi Power, Advanced V8 Power Phase Design
• Supports Intel® K-Series unlocked CPU
• Supports Intel® Smart Response Technology
• Supports Dual Channel DDR3 2133(OC)
• Integrated PLX PEX8608 chip onboard to offer sufficient PCI-E lanes
• Supports ATI™ Quad CrossFireX™ , 3-Way CrossFireX™ and CrossFireX™
• Supports NVIDIA® Quad SLI™ and SLI™
• Supports Intel® HD Graphics with Built-in Visuals
• Multi VGA Output options: D-Sub, DVI-D, HDMI and DisplayPort
• 2 x Front USB 3.0 ports, 2 x Rear USB 3.0 ports, 4 x SATA3 connectors, 1 x eSATA3 connector
• Supports ASRock XFast USB Technology, Graphical UEFI, Lucid Virtu
• Supports ASRock Extreme Tuning Utility (AXTU), On/Off Play, Instant Boot, Instant Flash, Good Night LED, APP Charger, SmartView
• Combo Cooler Option (C.C.O.)
• 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec), THX TruStudio PRO™
• Free Software: Cyberlink MediaEspresso 6.5 Trial
• Free Bundle : 1 x Front USB 3.0 Panel, 1 x Rear USB 3.0 Bracket, 1 x 3.5mm Audio Cable

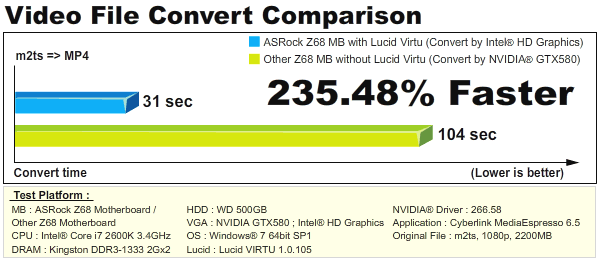

With Lucid Virtu software, next-generation PCs with 2nd Generation Intel® Core™ processor platforms will dynamically assign tasks in real time to the best available graphics resource based on power, performance and features.

ASRock XFast USB Technology redefines the new standard in high performance computing. Proving once again to be the pioneer in motherboard industry, ASRock XFast USB Series Motherboards integrate with the latest XFast USB Technology which delivers the world's fastest USB data transfer speed. According to the below graph, it shows that the ASRock XFast USB technology can even boost USB 3.0 performance up to 185.52%!

Compared with others Z68 chipset motherboard which brings limited PCI-E lanes, ASRock Z68 motherboard break the limitation and offer sufficient PCI-E lanes solution by embedding PLX PEX8608 chip onboard. Users can simply enjoy all PCI-E devices.

With PLX PEX8608 chip, it generates more PCI-E lanes for PCI-E devices, so that all PCI-E devices are able to work at the proper speed simultaneously!

Dan fitur lainnya di: ASRock > Products > Z68 Extreme4

PENAMPAKAN Z68 ASRock

Hidden

[becco]

Tweet

Hidden

SYSTEM TEST

• Intel Core i7 2600K
• ASRock Z68 Extreme4
• Intel P67 Motherboard
• GeiL Ultra PLUS 2x2 DDR3 PC 1600
• G.Skill Phoenix Pro SSD
• Nvidia GTX570
• Cooler Master V6 GT White
• Cooler Master Silent Pro M700

[becco]

Tweet

INITIAL IGP TEST
Penasaran ama kemampuan on board dari Intel Core i7 2600K itu bagaimana sih, nah kebetulan udah ada port VGA out (DVI, VGA, HDMI) di Z68 ini. All default dan hasilnya di 3DMark 2006 adalah ehem ehem

Hidden

Suhunya? Kami tak mengerti sensor suhunya di mana, namun ada dugaan kalau suhu VGA on board di dalam processor tersebut ya sama saja degan suhu inti core processor ala Real Temp. Correct me if I’m wrong, mas bro.

Hidden

Methodology, Setting & Bios
Pada test review singkat Z68 ini, kami melakukan test komparasi antara system default dan overclocked pada 5GHz. RAM kami setting sama pada kecepatan mild 1600MHz dengan timing 6-8-6. Software aplikasi yang telah kami pilih diharapkan mewakili kemampuan komputasi system PC. Adapun karena keterbatasa waktu, kami tak sempat mengetest semua aplikasi.

Pada setting 5GHz, kami tweak dengan BIOS berikut screenshot di bawah ini:

Hidden

NOTE: Batch processor dan RAM yang berbeda akan memerlukan setting yang berbeda pula dikarenakan adanya ketergantungan raihan overclock dengan karakter semi conductor masing-masing batch.

Kami menggunakan offset yang presisi dan tak begitu rakus overvoltage untuk penggunaan sehari-hari. Adapun raihan overclock lebih dari 5GHz belum sempat kami coba lebih presisi, namun yakin kami informasikan kalau setting OC Z68 ini lebih cepat stabilnya daripada P67. Laporan dengan offset V sama dengan Z68 +0.110V @ processor 5GHz, motherboard P67 kami TIDAK bisa menyelesaikan pekerjaan converting MediaShow Espresso dari HD Movie ke mp4 iPhone. Perlu penambahan setrum lebih tinggi untuk menjalankan MediaShow di P67; yang board P67 kami pakai bukan kelas low-end dan dari pabrikan terkenal. Berarti ini memang karakter overcock Z68 sedikit lebih baik pada tuning presisi voltage.


Result all benches in one screen @ 5GHz *click untuk memperbesar*

[becco]

Tweet

PERFORMANCE INVESTIGATION
Pada Super PI, Z68 dengan CPU default lebih cepat daripada P67. Walau gapnya cukup minim namun itu menjadi sangat berarti. Namun pada kondisi overclocked 5GHz, kemampuan mereka menjadi imbang di Super Pi.




MediaShow Espresso adalah aplikasi cukup mantab untuk mengukur performa CPU, RAM dan chipset. Di sini kami convert format Full HD movie ke handheld iPhone/iPod mp4. Semakin kencang adalah semakin baik. Tampaknya komunikasi data di Z68 untuk solving convert video adalah lebih mantab. Sample ini result ini menggunakan video FullHD durasi hanya 20 menit. Bisa semakin menarik apabila yang di convert video durasi 120 menit, mungkin bisa ente coba bro?



Cinebench pada kondisi default terlihat Z68 yang unggul, namun, pada kondisi 5GHz kami mendapati P67 memimpin. Entah ada factor apa, pun kami telah mencoba bench beberapa kali. Ada kemungkinan driver .INF chipset Intel Z68 LEBIH menggunakan VGA on-board untuk membantu processor bekerja di Cinebench. Pun P67 yang tak memiliki fitur VGA on board tak menjadi bingung dibuatnya. Atau karena versi BIOS terlalu dini? Dunno, mungkin ke depan bisa kita update lagi hasil Z68 di Cinebench.



Di real game yang menggunakan APEX PhysX High seperti Mafia 2 adalah benar membutuhka peforma CPU dan system yang baik. APEX PhysX High di Mafia 2 adalah tetap membebankan Cloth Simulation pada processor. PhysX seperti debris dan particle dikerjakan VGA. Z68 unggul tipis di Mafia 2.



Di 3DMark 11, kemampuan Z68 adalah mutlak amat baik dibandingkan P67, walau processor pada keadaan DEFAULT pun, si Z68 ini terlihat mantab. Adalah GPU Score yang lebih baik pada Z68 membuat hasil total P Score di 3DMark 11 menjadi cukup terpaut. Well done Z68! Hal ini menjawab teka-teki kenapa GPU Score di 3DMark 11 dengan P67 terasa rendah.


KESIMPULAN
Z68 adalah blasteran species antara P67 dan H67 Intel. Ke depan fungsi on board VGA Intel ini akan menjadi amat berguna untuk 2D Clock, dan saat 3D clock baru menggunakan VGA add-on GeForce / Radeonnya. Hal ini dimungkinkan karena driver dari Lucid Virtu dan Nvidia Synergy yang sepertinya akan segera marak di waktu mendatang, cmiiw.

Performa Z68 rata-rata sedikit di atas P67, sekedar tuning semakin presisi secara gap performa. Untuk 3DMark 11 GPU Score dengan Z68 adalah pembenahan performa secara radikal lah mas bro.

ASRock Z68 Extreme4 ini amat menarik di sisi price and performance, once again, they rules the value point. Fitur melimpah, XFast USB OK lah, PLX chipset untuk efisiensi PCI-E juga asyik, dan bundle serta fitur yang lain.

Sekian review singkat Z68 dengan BIOS amat awal dan driver .INF chipset Intel masih dini. Last comment, Z68 siap menggantikan posisi board P67 apabila EOL dini Namun untuk user yang sudah beramunisi P67, saya kira opsi upgrade ke Z68 tidak terlalu mandatory.

__/becco\__




Update #1: BIOS bisa di-screenshot dengan menekan F12 pada keyboard di menu BIOS dan file screenshot akan tersimpan pada FlashDisk USB.

Update #2: Turbo power limit bisa AUTO tanpa manual merubah Long dan Short duration power limit pada BIOS saat overclock tinggi tanpa throttle TDP protection.

Update #3: DDR3 2133 (OC) CL8 1.6V *GeiL Ultra Plus 1600 CL7*
