[Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari Asrock

Page Title Module
Move Remove Collapse
X
Conversation Detail Module
Collapse
  • Filter
  • Time
  • Show
Clear All
new posts

  • [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari Asrock

    Introduction

    Asrock , the World 3rd Rank Motherboard terus melakukan inovasi inovasi yang semakin baik akhir akhir ini, dahulu produk Asrock lebih ke segmentasi low end yang memiliki value rendah dan tentunya build quality yang standar, namun setelah melepaskan status sister company dari ASUS dan menjadi perusahaan mandiri Asrock terus melesat menjadi sebuah produsen Motherboard yang di perhitungkan, dengan mulai banyak gebrakan produk2nya dan masuk kategori high-end seperti awalnya Asrock Fatality Z77 Professional sebagai flagship awal namun dengan harga kisaran 2,5 jutaan, dengan harga segini tentu user masih ragu apakah quality yang di dapat sepadan dengan kompetitor yang memasang harga 4 jutaan ke atas untuk topline nya, lalu ada lagi Asrock Z77 OC Formula yang sampai saat ini banyak mendapatkan penghargaan motherboard dengan performa yang sangat baik dan punya potensi Overclock yang sangat baik, dengan kata lain Jika dilihat Asrock membagi segmentasi high endnya menjadi 3 masbro, untuk kategori Gaming Gear Asrock punya line up Z77 Fatality Professional, kategori OverClocking Asrock Z77 OC Formula sebagai lineupnya, bagaimana dengan User Harian yang menginginkan sebuah Motherboard dengan performa powerfull dan dukungan yang lengkap di segala sisinya sebagai contoh Dukungan Port SATA berlimpah, Port USB Super banyak, Slot PCI-Express yang berlimpah untuk keperluan multi GPU dan masih banyak lagi, ya Asrock Z77 Extreme 9 adalah jawabannya yang berarti dengan demikian Asrock semakin lengkap line up mobo High Endnya.

    Chipset Profile

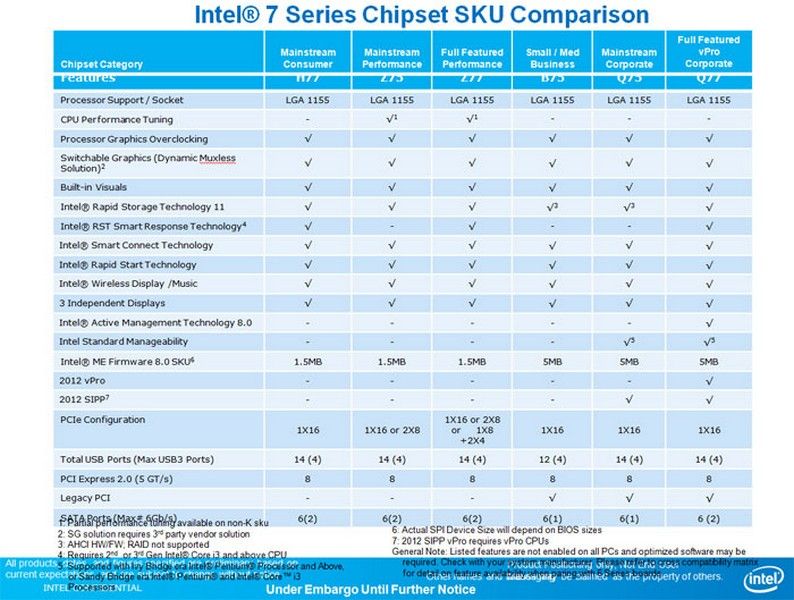

    Intel Generasi 7x di bangun untuk mensupport Processor terbaru Intel Ivy Bridge, chipset ini sendiri datang dengan 6 jenis meliputi H77, Z75, Z77, B758, Q75 and Q77,penjelasan perbedaan feature chipset sendiri ada pada tabel di bawah.

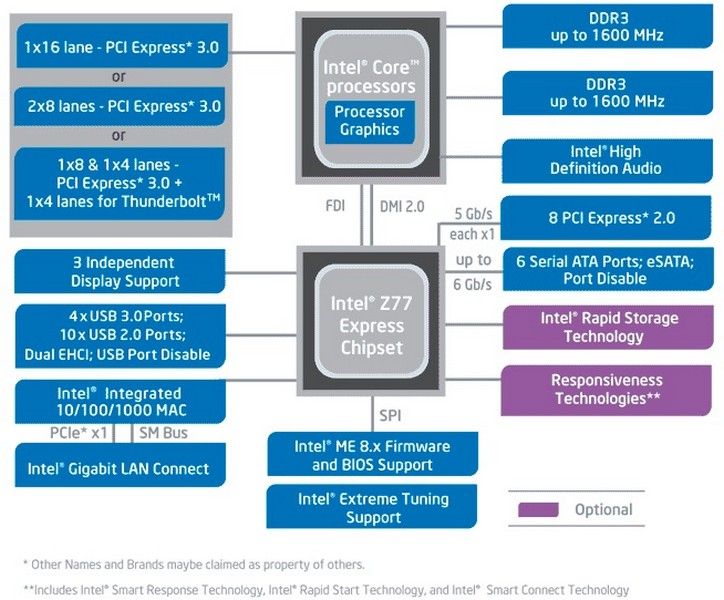

    Perbedaan mendasar dari chipset Z68 dengan Z77 sendiri terletak pada Native USB 3.0 support, PCI-E 3.0 dan SSD Caching di mana semua fitur-fitur ini memberikan tingkatan performa yang lebih baik dari generasi sebelumnya sisanya kurang lebih sama fitur-fitur yang ada pada Z68 juga ada pada Z77.

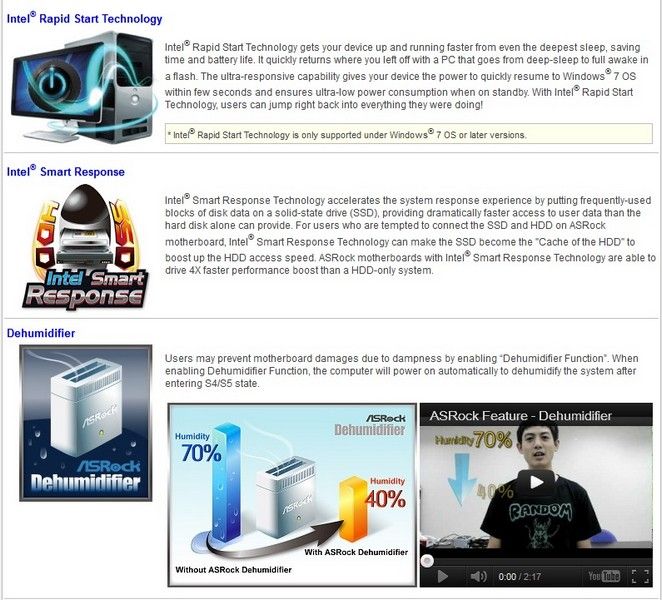

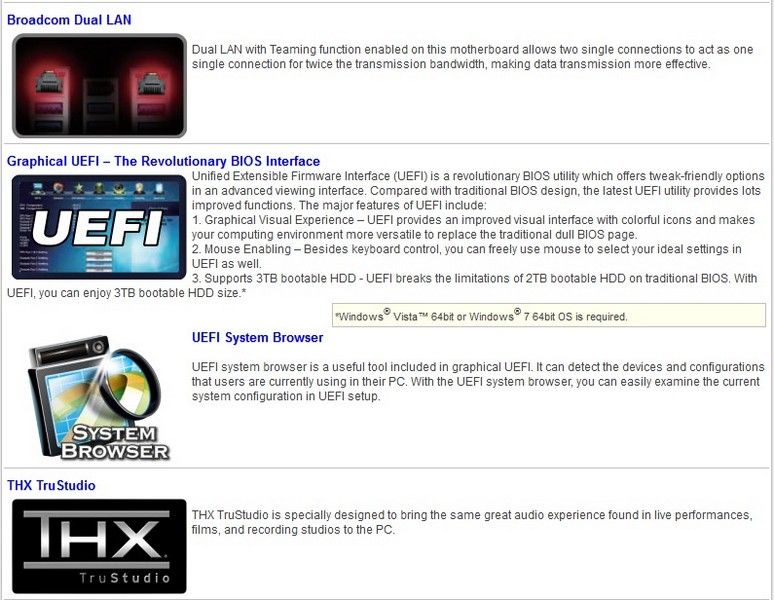

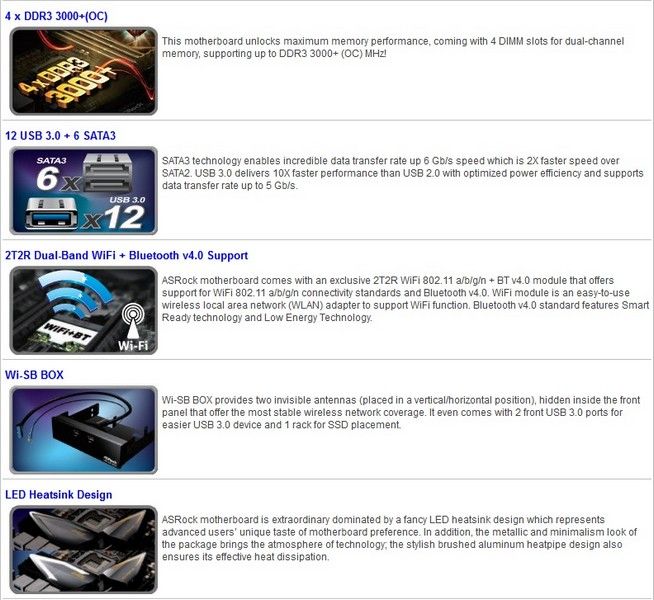

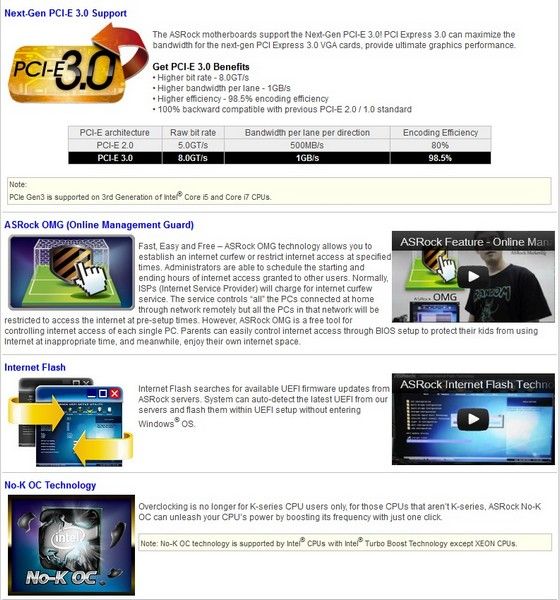

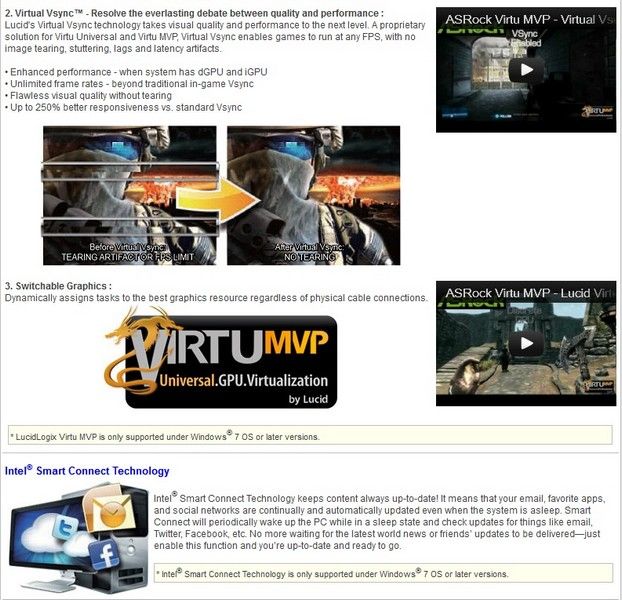

    Features


    Last edited by ast-cs; 05-12-2012, 10:01.

  • #2
    Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As




    Specification



    Packages & Accesories

    Packaging Asrock Z77 Extreme 9 sama dengan Asrock Extreme series lainnya masbro dengan khas box hitam




    Kemasan belakangpun sama dengan berisi informasi fitur2 yang dimiliki Asrock Z77 Extreme 9 ini




    Fitur yang sangat banyak sampai tidak muat untuk di sebutkan di box belakang haha.. akhirnya di lipatan box depan fitur2 ini disertakan




    Aksesoris yang di dapat berlimpah secara ini segmen High-End dari Asrock yang terdiri sbb:
    • Driver Support CD
    • 2 x Asrock SLI Bridge Cards
    • 1 x Asrock 3-Way SLI Bridge Card
    • QUick Installation Guide
    • I/O Shield
    • 6 x SATA Data Cables
    • 2 x SATA 1 to 1 Power Cables
    • 1 x Asrock Wi-SB Box


    Board Layout

    Tampil dengan serba hitam khas Asrock Extreme Series dengan bentuk yang luxury dan eye catching karena di Heatsink Chipsetnya kali ini ada Lednya saat di nyalakan, lebih menarik tentunya




    Wifi Module letaknya di bawah sejajar dengan slot PCI-Express sehingga tidak mengganggu komponen memory dan cpu masbro (biasanya pada mobo high-end lainnya wifi module terletak di atas dekat komponen memory dan CPU)




    Comment


    • #3
      Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As

      Slot PCI-Express berlimpah dengan dukungan sampai 6 x Slot PCI-Express, Wow! ga perlu sampe koprol tapi masbroo




      Debug LED, tombol Power dan tombol Reset terletak di bawah masbro




      4 x DDR3 Support Memory Up To DDR3 3000+ (OC), merupakan yang tertinggi saat ini




      Power Phase yang bagus tentunya sudah di aplikasi buat Asrock Z77 Extreme 9 ini dan tentunya all Premium Gold Capacitor masbro




      Dukungan slot SATA sangat banyak dengan 4 x SATA2 3.0 Gb/s dan 6 x SATA3 6.0 Gb/s, Banyak sekali menurut ane



      I/O Connector yang di sediakan pun berlimpah dengan detil sbb :
      • 1 x PS/2 Mouse/Keyboard Port
      • 1 x HDMI Port
      • 1 x Optical SPDFIF Out Port
      • 2 x Ready to Use USB 2.0 Ports
      • 1 x eSATA3 Connector
      • 8 x Ready to Use USB 3.0 Ports
      • 2 x RJ-45 LAN Ports with LED (Act/Link and Speed LED)
      • 1 x iEEE 1394 Port
      • HD Audio Jack Rear Speaker/ Central Bass/ Line in/ Front Speaker/ Microphone


      Utilities

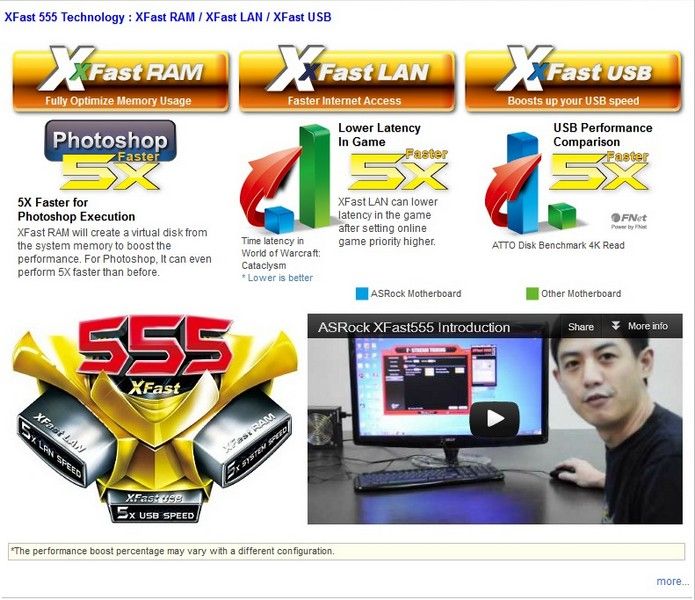

      XFast USB
      Fitur dari Asrock untuk mempercepat kinerja USB melampaui kecepatan Default



      XFast LAN
      berupa UI interaktif yang menampilkan trafik network apa saja yang terjadi di Komputer Kita


      Asrock Xtreme Tuner Utility (AXTU)
      Program dengan user interface yang friendly berupa pengaturan Overclock yang lengkap

      Comment


      • #4
        Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As





        UEFI BIOS
        Sama seperti semua jajaran mobo Asrock masa kini semuanya sudah diperlengkapi dengan UEFI BIOS yang lebih user friendly dan interaktif di banding BIOS Konvensional


        Comment


        • #5
          Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As





          CPU-Z Screenshoot & System Summary
          Default



          Overclock


          Hardware & Software Test Setup

          Hardware


          • Mainboard : Asrock Z77 Extreme 9
          • Proccesor : Intel I5 3570K
          • Heatsink Fan : Cooler Master TPC 812
          • Memory : Corsair Vengeance PC12800 4GB x 2
          • Graphic Card : Asus Geforce GTX 670
          • Power Supply : Cooler Master SilentPro Gold 1200 W
          • Storage : Western Digital Caviar Black SATA3 1 TB
          Software
          • HD Tune Pro
          • 3DMark11
          • 3DMark Vantage
          • 3DMark06
          • PCMark 7
          • AIDA64 Extreme Edition
          • Cinebench R11.5
          • Super Pi 32M
          • WPrime
          • Max Memm 2
          • Unigine Heaven Benchmark
          Metodologi test menggunakan settingan sbb :
          • CPU Clock di bagi 2, Default Clock (3,4 Ghz turbo 3,7 Ghz) & Overclock (4,5 Ghz)
          • Memory set to PC1866 (Overclock Mode)
          • Hasil Benchmark test di bagi menjadi 2: Default dan Overclock Mode
          About FPS
          FPS ? semua gamers pasti sangat sering mengucap kata2 ini berapa fps game ini di system kamu dsb, FPS ( Frame per Second) memang di jadikan acuan seberapa mampunya system kita menghandle game-game yang berat tersebut, ane buat kategori berdasarkan tingkat gameplay sbb:
          • Frames per Second Gameplay
          • <30 FPS Patah-patah
          • 30-40 FPS Cukup baik dan nyaman di mainkan
          • 40-60 FPS Good Gameplay
          • >60 FPS Maksimum Gameplay Possible masbro
          HD Tune Pro

          Default


          Overclock



          3DMark 11


          Default

          Overclock



          3DMark Vantage


          Default



          Comment


          • #6
            Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As

            Overclock


            3DMark 06


            Default


            Overclock



            PCMark 7


            Default


            Overclock



            AIDA64 Extreme Edition


            Default
            CPU Queen



            CPU ZLib



            FPU VP8



            Overclock

            CPU Queen



            CPU ZLib




            Comment


            • #7
              Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As

              FPU VP8


              Cinebench R11.5

              Default

              Overclock



              Super Pi 32M


              Default


              Overclock



              WPrime


              Default


              Overclock



              Max Memm 2


              Default


              Overclock



              Unigine Heaven Benchmark


              Default
              Basic




              Comment


              • #8
                Re: [Review] Asrock Z77 Extreme 9, Powerful Motherboard dengan Fitur Melimpah dari As

                Extreme


                Overclock

                Basic



                Extreme




                Conclusion

                Asrock kembali membuat pekerjaan yang sangat luar biasa dengan karya barunya Asrock Z77 Extreme 9 ini, design yang keren dengan lampu led heatsink Chipsetnya, dukungan 4 Way SLI/CrossfireX, Port USB yang melimpah, WIFI Ready, Slot SATA yang sangat banyak, support memory 3000+ Mhz, 2 oz Copper PCB, All Solid Premium Gold Capacitor, dukungan fitur yang sangat lengkap dan banyak ini di barengi pula dengan performance yang sangat bagus di hasil benchmarknya, belum lagi kemampuan overclocknya juga sangat baik, kesemua fitur dan nilai positif itu membuat harga Asrock Z77 Extreme 9 ini menjadi agak tinggi juga di banding produk Asrock lainnya yang kabarnya akan ada di kisaran $400, worth to buy masbro..

                Pros
                • Good Performance
                • Build Quality yang sangat solid
                • Aksesoris Berlimpah
                • Design Catching dengan Ligthing LED di Heatsink
                • 4-Way SLI/CrossfireX Support
                • port SATA berlimpah dan USB port berlimpah
                • Kemampuan Overclock tinggi
                Cons
                • Tidak ada port Thunderbolt
                • Harga
